TL1200-PECVD系统

TL1200 管式炉	型号	TL1200-PECVD
	功率	7.5KW（炉子3.6KW+预加热炉1.8KW+抽气系统1KW+射频电源1KW）
	炉管尺寸	高纯石英管:60*1800mm(管径可选）
	外形尺寸（LXDXH）	227×86×182cm
	电源电压	220V
	相数	单相
	加热元件	电阻丝
	控制方式	采用触摸屏控制可在触摸屏中控制控制设备抽真空，气体流量以及设备加热等 1、30段程序控温智能PID调节。 2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
	控温模式	智能PID
	断偶保护和显示	有
	过温保护	有
	过流保护	有
	控制精度	+/- 1 ℃
	触发器	移相触发
	电器	浙江正泰
	可控硅	106/16E 德国西门康
	最高温度	1200 ℃
	额定温度	1100 ℃
	升温速率	≤30 ℃/ Min （可根据要求修改）
	推荐升温速率	≤15℃/ Min
	热电偶型号	K型
	加热段长度	440mm
	恒温区	150mm
	温度校准	定期对管式炉进行温度校准，可保持炉温的准确性和均匀性。您可以在本公司选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶，温度校准仪，补偿导线
	电器认证
	四周表面温度	≤45℃
	阀门和法兰
预加热炉	最高温度	1200℃
	额定温度	1100℃
	加热段	205mm
	控温精度	±1℃
	热电偶	K型
	加热原件	电阻丝
	电源电压	220V
	功率	1.5KW
射频电源（等离子体发生器）		功率输出范围	0-500W
		最大反射功率	200W
		工作频率	射频：13.56MHZ±0.005%
		功率稳定度	+/-0.1%
		谐波分量	≤-50dbc
		射频区域宽度	0-600mm 可调
		匹配方式	自动
		冷却方式	分冷
		噪声	<50dB
		射频接口	50Ω N-type
		输入电源	208-240V 50/60HZ
GX供气系统主要参数	质量流量计	量程和气体	5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM （你可以任意选择以上量程和所通气体的类型）
		耐压	3MP
		流量控制精度	±1.0%F.S
		最大工作（使用）压力	0.3MPa
		线性	±0.5%F.S.
		重复精度	±0.2% F.S
	路数	1 、2、3、4、5、6、7、8 路（可任意选择几路）
	接头类型	双卡套不锈钢接头
	系统工作压力范围	0.1~0.5 MPa
	工作温度	5-45℃
	压力真空表表	-0.1~0.15MPa 0.01MPa/格
	静态混气室	Dia50 X 400MM
	接口	Dia6 / 1/4”
VS-0.1抽气系统方案一或方案二任选一个	电源	220V
	尺寸	650X650X600 / 650X650X300
	波纹管	KF25X1000mm
	用该系统抽炉管真空度可达	10 ^-1Pa
	真空挡板阀	KF25
	VRD-8真空泵（方案一）	型号		VRD-8
		极限分压强		5X10^-2Pa
		进排气接口		KF25
		电机转速		1440RPM
		抽气速率		2.2L/S
		电机功率		0.4KW
	Preiffer ACP15无油多级罗茨泵方案二	型号		ACP15
		电源		AC100-240 50/60HZ
		功率		450W
		重量		25KG
		最高氦气漏率		5 · 10-8 Pa m3/s
		抽气速率		14 m3/h
		极限压强		0.02Torr
		进、排气接口		KF25
	电阻真空计（方案一）	型号		ZDR-1
		功率		25W
		真空度测量范围		0.1-10 ⁵Pa
		电阻硅		ZJ-52T
	瑞典（INFICON）皮拉尼陶瓷电容真空计（方案二）	型号		PCG554
		输入电压		24V 1A DC（配有220V变压器）
		真空计接口		KF16
		数字显示		数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr
		产品尺寸		46mm×28mm×126mm ( L x W x H)
		重量		5 lbs
		检测气体		可检测各种气体，包括混合气体，测量精确、重复性好。
		是否防腐		防腐
		响应时间		≤30ms
		测量范围		3.8x10-5 -1125 Torr.
分子泵机组（选购）（方案一或方案二任选一个）	机组输入电压	380V /220V
	波纹管	KF40X1000
	真空挡板阀	KF40
	机箱尺寸	600X600X600
	分子泵（方案一）	分子泵型号		FJ620
		输入电压		380V
		分子泵进气口法兰		DN160
		分子泵抽气速率L/S（对空气）		600
		分子泵极限压强（Pa)		6×10^-7
		冷却方式		水冷
		冷却水压（MPa）		0.1-0.2
		冷却水温度		<25℃
		环境温度		0~40℃
		建议启东压强		<100pa
	分子泵前级真空TRP-24 (FJ620分子泵必须要配此前级泵) （方案二）	功率		0.75KW
		电压		380V
		转速		1450rpm
		进气口径		KF25/KF40
		前机泵抽气速率（L/S）		6
		极限压强		4X10 ^-2Pa
	德国Pfeiffer真空泵（方案二）	电压		220V
		功率		110W
		抽气接口		KF40
		重量		150KG
		前机泵抽速		0.9m ³/ h
		抽气速率（N2）		33L/S
	复合真空计	复合真空计型号		ZDF
		电源		220V 55W
		控制精度		± 1%
		真空计测量范围		10^-5-10 ⁵Pa

质保期

一年保修，终身技术支持

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa

3.当炉体温度高于1400℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击

5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉管破裂，法兰飞出等）

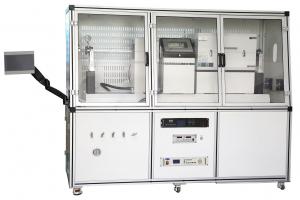

TL1200-PECVD系统，由TL1200真空管式炉、石英真空室、射频电源、GX供气系统、抽气系统、真空测量系统组成。

主要特点：

1、通过射频电源把石英真空室内的气体变为离子态。

2、PECVD比普通CVD进行化学气相沉积所需的温度更低。

3、可以通过射频电源的频率来控制所沉积薄膜的应力大小。

4、PECVD比普通CVD进行化学气相沉积速率高、均匀性好、一致性和稳定性高。

5、广泛应用于：各种薄膜的生长，如：SiOx, SiNx, SiOxNy 和无定型硅(a-Si:H) 等。

这款TL1200-PECVD系统以瑞典Kanthal电阻丝为加热元件，采用双层壳体结构和30段程序控温仪表，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，炉管两端能不锈钢法兰密封，不锈钢法兰上安装有气嘴、阀门和压力表，抽真空时真空度能够达到10^-3 Pa，具有温场均衡、表面温度低、升降温度速率快、节能、价格优惠等优点。
