1600度五温区气氛保护管式炉

型号

TL1600-Ⅴ

介绍

这是一款大管径的多温区管式炉，采用双层壳体结构，内层壳体全部焊接密封，两端用法兰密封，即使炉管断裂，炉管内气体也会被密封在内层炉壳中，不会扩散到空气中，非常的安全。

功率

75KW

外形尺寸

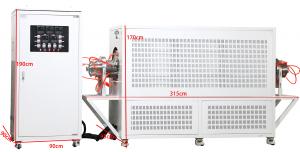

炉子315×95×170cm 电器柜90×90×190cm

  采用碳化硅管  200*2300mm

电源电压

三相380V

加热元件

硅钼棒

控温方式

采用宇电程序控温仪表（标配）

1、50段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1520度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。

3、带有485 通讯接口（选购软件时标配）

4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

（更换进口仪表，需要另外付费，选购）

FP93控温仪表（日本岛电）               欧陆仪表                                  触摸屏仪表

炉膛材料

  1、炉膛材料，采用优质氧化铝多晶纤维

  2、内炉膛表面涂有进口1800度高温氧化铝涂层，可以提高放射率，使温场更加均衡。

阀门和法兰

 左侧水冷法兰，法兰上有进水口和出水口，左侧面另外有2个针阀和一个球阀，可用于进出气

右侧面有个KF25抽真空接口，以及一个针阀和一个球阀，右侧也是水冷法兰

控制精度

 +/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

 1600 ℃

额定温度

 1500 ℃

升温速率

 ≤10 ℃/ Min （可根据要求修改）

推荐升温速率

≤5 ℃/ Min

热电偶型号

B 型

加热段长度

                300+300+300+300+300mm

四周表面温度

≤45℃

开盖保护系统

当炉盖打开时继电器会自动切断主电源，有效地保证使用者的安全。

真空系统

（选购）

    1、单级泵 TW-1.5A                 2、 双级泵              3、 VS-0.1真空系统

   4、 VS高真空系统             5、 恒压泵             6、英国PCG550（INFICON）电容真空计

1、一般粗略抽真空、把炉管里面的气体赶出来用：TW-1.5A单级泵即可。

2、双级泵2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。

3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa（并配带有电阻真空计显示）。

4、VS高真空系统（该系统是由分子和机械泵组成）能够把管式炉炉管内的真空度抽到10-3 Pa。

5、恒压泵（该系统可以把管内压力控制在-100.0KPa~100.0KPa）。

6、英国（INFICON）电容真空计（测量范围3.8x10-5 -1125 Torr、可检测各种气体，包括混合气体，测量精确、重复性好、可选防腐类型PCG554）

7、您可在本公司选购一个冷的真空阱，以避免对真空泵造成污染、

    冷阱

供气系统

（选购）

                                                    1、鼓泡器                   2、质量流量计供气系统                  3、液态蒸发器
