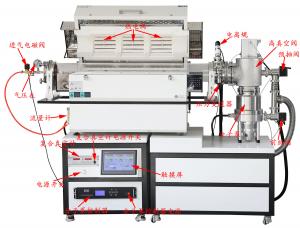

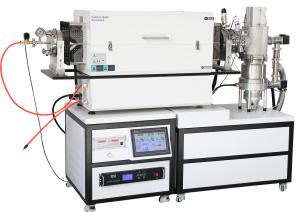

全自动一键式真空管式炉

技术参数
详细描述
视频展示
标准配置
选配件

详细技术参数

真空管式炉	型号		TL1200-Ⅲ
	功率		7.8KW
	最高温度		1200℃
	额定温度		1150℃
	炉管尺寸（mm）		Dia 150 X1300
	加热段（mm）		205+205+205
	电源电压		三相380V
	加热原件		电阻丝
	真空度（分子泵机组）		< 5X10 ^-3Pa
	一键启停真空		设备具有一键抽真空的功能，直接点击真空启动，设备会按照内置的抽真空步骤，自动打开机械泵、预抽阀、前级阀、高真空阀以及启动分子泵，无需人工干预。点击真空停止，设备也会按照关闭真空步骤，依次自动关闭各阀门和泵。
	一键烧结		直接点击软件中自动开始按钮，设备会按照我们预先设定的工艺运行。例如可以设置真空抽到多少Pa设备自动开始加热，加热速率和恒温时间也可自行设定，可设置降温到多少度后等待多久自行破真空。可设置充气到多少Pa，自行打开出气阀，可设置等待多久开始加热，加热到一定温度抽真空。
	控温方式		采用 7寸液晶触摸屏控温仪表 1、30段程序控温智能PID调节。 2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
	炉膛材料		1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。 2、采用日本技术成型。 3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场
	控温精度		+/- 1 ℃
	触发器		移相触发
	电器		浙江正泰
	可控硅		106/16E 德国西门康
	升温速率		≤30 ℃/ Min （可根据要求修改）
	推荐升温速率		≤15 ℃/ Min
	热电偶型号		K型
真空机组	机组输入电压		380V /220V
	波纹管		KF40X1000
	真空挡板阀		KF40
	前级机械泵莱宝D40L		功率	1.2KW
			电压	380V
			转速	1450rpm
			进气口径	KF40
			前机泵抽气速率（m³/h）	40
			极限压强	4X10 ^-2Pa
	复合真空计		复合真空计型号	ZDF
			电源	220V 55W
			控制精度	± 1%
			真空计测量范围	10^-5-10 ⁵Pa
	二级泵为分子泵（方案一）	分子泵（可以把腔体真空度抽到6X10E-4Pa）	分子泵型号	FJ620
			输入电压	220V
			分子泵进气口法兰	DN160
			分子泵抽气速率L/S（对空气）	600
			分子泵极限压强（Pa)	6×10^-7
			冷却方式	水冷
			冷却水压（MPa）	0.1-0.2
			冷却水温度	<25℃
			环境温度	0~40℃
			建议启动压强	<100Pa

保修期

一年保修，终身技术支持

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa

3.当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击

5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉管破裂，法兰飞出等）
