1200度单温区CVD系统

技术参数
详细描述
视频展示
标准配置
选配件

详细技术参数

TL1200 管式炉	型号	TL1200-C-I	TL1200- C-II		TL1200-C-III	TL1200-C-IV
	功率	3.5KW	3.5KW		3.5KW	5KW
	炉管尺寸	高纯石英管:60/80/100/150*1000mm(管径可选）两边各放置一个炉塞，炉塞可以阻挡炉管中心的热辐射，必须在加热前放置在炉膛的正确位置
	外形尺（LXDXH）	1500X700X1500	1500X600X1500		1500X700X1500	1500X800X1500
	电源电压	220V
	相数	单相
	加热元件	电阻丝
	控制方式	采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能（更换进口仪表，需要另外付费，选购） FP93控温仪表欧陆仪表触摸屏仪表（日本岛电）
	控温模式	智能PID
	断偶保护和显示	有
	过温保护	有
	过流保护	有
	控制精度	+/- 1 ℃
	触发器	移相触发
	电器	浙江正泰
	可控硅	106/16E 德国西门康
	最高温度	1200 ℃
	额定温度	1150 ℃
	升温速率	≤30 ℃/ Min （可根据要求修改）
	推荐升温速率	≤15℃/ Min
	热电偶型号	K 型
	加热段长度	440mm
	恒温区	150mm
	温场曲线
	温度校准（选配）	定期对管式炉进行温度校准，可保持炉温的准确性和均匀性。您可以在本公司选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶，温度校准仪，补偿导线
	电器认证
	四周表面温度	≤45℃
	阀门和法兰
GX供气系统主要参数	质量流量计	量程和气体	5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM （你可以任意选择以上量程和所通气体的类型）
		耐压	3MP
		流量控制精度	±1.0%F.S
		最大工作（使用）压力	0.3MPa
		线性	±0.5%F.S.
		重复精度	±0.2% F.S
	路数	1 、2、3、4、5、6、7、8 路（可任意选择几路）
	接头类型	双卡套不锈钢接头
	系统工作压力范围	0.1~0.5 MPa
	工作温度	5-45℃
	压力真空表表	-0.1~0.15MPa 0.01MPa/格
	静态混气室	Dia50 X 400MM
	接口	Dia6 / 1/4”
VS-0.1抽气系统方案一或方案二任选一个	电源	220V
	尺寸	650X650X600 / 650X650X300
	波纹管	KF25X1000mm
	用该系统抽炉管真空度可达	10 ^-1Pa
	真空挡板阀	KF25
	VRD-8真空泵（方案一）	型号		VRD-8
		极限分压强		5X10^-2Pa
		进排气接口		KF25
		电机转速		1440RPM
		抽气速率		2.2L/S
		电机功率		0.4KW
	Preiffer ACP15无油多级罗茨泵（方案二）	型号		ACP15
		电源		AC100-240 50/60HZ
		功率		450W
		重量		25KG
		最高氦气漏率		5 · 10-8 Pa m3/s
		抽气速率		14 m3/h
		极限压强		0.02Torr
		进、排气接口		KF25
	电阻真空计（方案一）	型号		ZDR-1
		功率		25W
		真空度测量范围		0.1-10 ⁵Pa
		电阻硅		ZJ-52T
	瑞典（INFICON）皮拉尼陶瓷电容真空计（方案二）	型号		PCG554
		输入电压		24V 1A DC（配有220V变压器）
		真空计接口		KF16
		数字显示		数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr
		产品尺寸		46mm×28mm×126mm ( L x W x H)
		重量		5 lbs
		检测气体		可检测各种气体，包括混合气体，测量精确、重复性好。
		是否防腐		防腐
		响应时间		≤30ms
		测量范围		3.8x10-5 -1125 Torr.
分子泵机组（选购）（方案一或方案二任选一个）	机组输入电压	380V /220V
	波纹管	KF40X1000
	真空挡板阀	KF40
	机箱尺寸	600X600X600
	分子泵（方案一）	分子泵型号		FJ620
		输入电压		380V
		分子泵进气口法兰		DN160
		分子泵抽气速率L/S（对空气）		600
		分子泵极限压强（Pa)		6×10^-7
		冷却方式		水冷
		冷却水压（MPa）		0.1-0.2
		冷却水温度		<25℃
		环境温度		0~40℃
		建议启动压强		<100pa
	分子泵前级真空TRP-24 (FJ620分子泵必须要配此前级泵) （方案二）	功率		0.75KW
		电压		380V
		转速		1450rpm
		进气口径		KF25/KF40
		前机泵抽气速率（L/S）		6
		极限压强		4X10 ^-2Pa
	德国Pfeiffer真空泵（方案二）	电压		220V
		功率		110W
		抽气接口		KF40
		重量		150KG
		前机泵抽速		0.9m ³/ h
		抽气速率（N2）		33L/S
	复合真空计	复合真空计型号		ZDF
		电源		220V 55W
		控制精度		± 1%
		真空计测量范围		10^-5-10 ⁵Pa

质保期

一年保修，终身技术支持

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa

3.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击

4.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉管破裂，法兰飞出等）

CVD系统由供气系统+管式炉+抽气系统，最高温度可以达到1200度、1400度、1600度、1700度，加热区间可以是单温区、双温区、三温区等，极限真空可以达到10^-3Pa，供气系统是流量调节可以是质子流量计或浮子流量计，混气路数可以是2路、3路、4路、5路相混合。

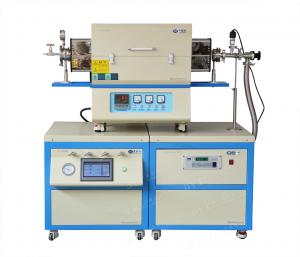

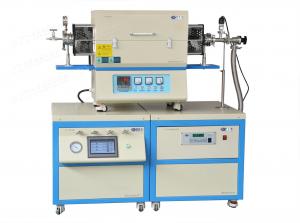

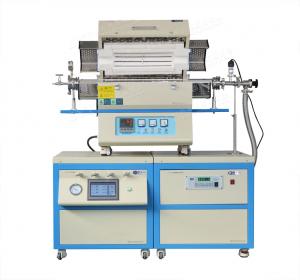

这款CVD系统是由3路供气系统+TL1200管式炉+低真空系统组成

这款管式炉以进口电阻丝瑞典（Canthal）为加热元件，采用双层壳体结构和宇电控温仪表，能进行30段程序控温，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品。

康泰尔电阻丝资料下载

1、瑞典Kanthal A1 电阻丝

Kanthal A1 原丝国产电阻丝炉膛 VS 进口电阻丝炉膛

(1)、表面温度高可达1420℃

(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣。

(3)、Kanthal电阻丝资料下载

(4)、Kanthal电阻丝网站：www.kanthal.com

(5)、电阻均衡、温场均衡性好

大部分厂家使用的首钢生产的Fe-Cr-Al Alloy doped by Mo 电阻丝 Kanthal A1 电阻丝电阻均匀、发热量均衡

有时候电阻不均衡、一部分发热量大一部分发热量小温场效果好

2、安装有空气开关和漏电保护器：

当电路过流或漏电时，空开会自动断开。

3、可以与电脑连接

该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出

4、炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

4、采用4周加热，温场更加均衡

5、可选UL认证电气板（全部通过UL认证的进口电器）

6、不锈钢支撑架

7、认证

8、法兰

铰链式法兰（选购）可以接电阻真空计和KF25波纹管的法兰（选购）水冷法兰（选购）

描叙	数量	图片
TL1200管式炉	1 套
石英管	1根
不锈钢法兰	1 套
不锈钢炉钩	1 个
氧化铝炉塞	1对
高温手套	1 双
氧化铝坩埚	1个
Ｋ型热电偶	1个
485转换接口和软件（选配）	1 套
说明书	1本
法兰支撑架	1 份
供气系统	1台
VS-0.1抽气系统	1台
卡套	4个
波纹管	1支
真空挡板阀	1个
钢瓶接头（N代表路数）	N个
阀门接头	2
聚四氟乙烯管(N代表路数)	NX5
